11090高速雕銑機的cnc系統的硬件結構
一個好的系統不僅要具有完善的控制功能和高的可靠性，而且應該具有易于擴展、易于維護、易于與相應產品化模板相兼容等性能，這就要求盡量選用模塊化、標準化的硬件結構。11090高速雕銑機的cnc系統即是按這種思想設計的，其配置見下圖。系統采用486PC總線工業控制機，具有標準16位數據總線和擴展功能靈活的插板式結構，可根據系統具體要求，進行結構最優化配置采用光電隔離32位并行步進電機接口板來控制三個步進電機的運動和接收限位開關的信號，利用板上的8253計時器作為步進電機中斷運行服務程序的中斷定時器，時鐘頻率取2MHz，通過主軸電機接口控制主軸電機的啟停外配一臺臺式圖形掃描儀作為圖形輸入設備。

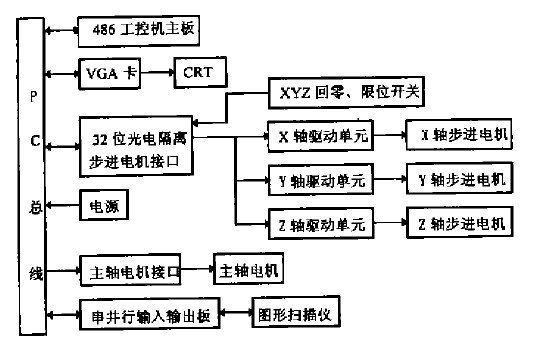

圖 高速雕銑機cnc系統硬件方框圖
