數控雕銑機系統的數模轉換電路
數控雕銑機系統需要模擬信號對現場進行實時控制，寧波市寧?？h一帆數控機械有限公司所設計的系統采用了數模轉換電路，選用的DA器件是LINEAR公司生產的LTC2654I，這是一款16位高速4通道工業級的DA芯片。這部分具體電路如下圖所示，圖中的5V電源部分使用100μH的電感，隔離了來至其它部分的干擾，這款DA最后輸出的是電壓信號，為了提高這些電壓信號的驅動能力，系統采用電壓串聯負反饋電路進行處理，圖只畫出了其中一路，運算放大器采用的是LM324，這部分電路有很大的輸入阻抗，輸出阻抗很小，因此帶負載的能力很強。

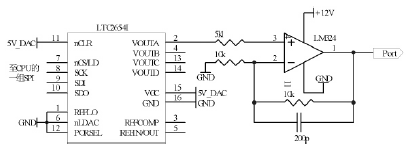

圖 數模轉換電路
