高速雕銑機控制系統的PCI總線接口電路
高速雕銑機控制系統中用到的PCI接口芯片是CH365，這款芯片是一種通用的PCI總線接口芯片，支持I／O端口映射、存儲器映射、擴展ROM以及中斷操作。CH365將32位高速雕銑機PCI總線轉換為簡易的類似于ISA總線的8位主動并行接口，用于制作成本的基于PCI總線的計算機板卡，以及將原來基于ISA總線的板卡升級到PCI總線上來，它的主要特點是實現基于32位PCI總線的從設備、轉換為主動并行接口。高速雕銑機控制系統的PCI接口電路如下圖所示。

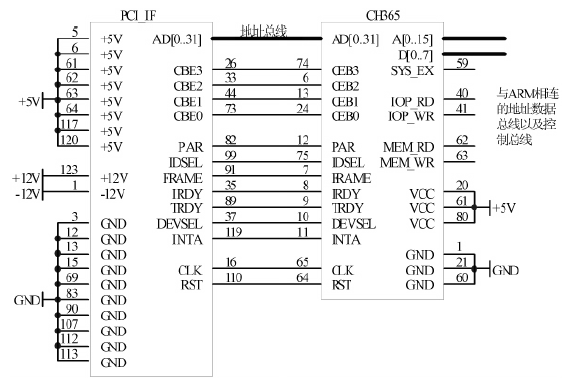

圖 PCI接口電路
圖中的AD[0..31]是地址、雙向數據復用信號線，CBE[0..3]是總線命令、字節使能復用線，PAR是奇偶校驗信號，IDSEL是初始化設備選擇信號，F(xiàn)RAME是幀周期開始信號，IRDY是發起設備準備好信號，同時主板的PCI插槽想系統提供三種不同的電源。
