伺服電機與進給絲杠的聯結結構
在數控雕銑機床進給系統中，伺服電機與滾珠絲杠聯結要保證傳動無間隙，這樣才能準確執行脈沖指令，而不會丟掉脈沖造成“失步”。在數控雕銑機床中，X、Y、Z三軸均采用直聯式，即通過單向膜片彈性無鍵聯軸器，把伺服電機和滾珠絲杠聯結起來。因單向膜片彈性聯軸器采用漲緊套聯結，完全消除了轉動間隙，電機軸和絲杠軸上均不開鍵槽，則有利于高速轉動的平衡，彈性聯軸器的裝卸也非常方便。絲杠和伺服電機的聯結可參看圖1、圖2。

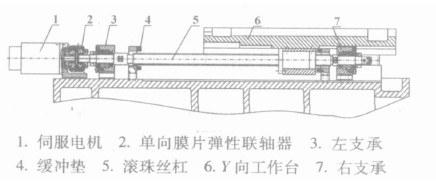

圖1 滾珠絲杠的支承結構

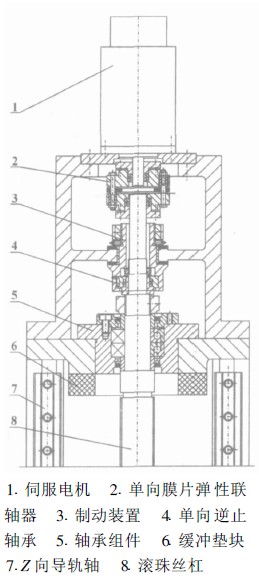

圖2 Z向滾珠絲杠支承、聯結結構和制動裝置
