數控木工雕刻機基本機械結構設計
一帆數控機械有限公司的數控木工雕刻機采用了結構簡單且剛性較好的龍門式布局，如下圖所示。

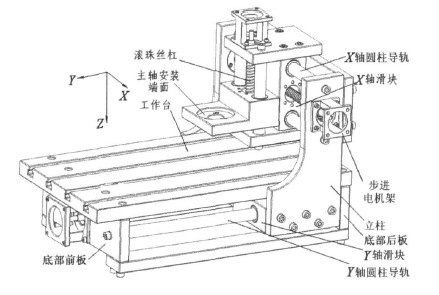

數控木工雕刻機的機械結構布局
數控木工雕刻機的主要結構有底座、導軌、龍門架、工作臺和主軸組件等部分。2塊15mm厚的L形鋁板底部與Y軸滑塊固定作為立柱，2塊鋁板的上部也用鋁板連接起到穩定作用。數控木工雕刻機的Y軸圓柱導軌的兩端分別安裝在底部前板和底部后板的安裝孔中，起到支撐龍門架與Y軸導向作用。X軸圓柱導軌安裝在兩立柱上的安裝孔中，起到橫梁支撐與X軸導向作用。X軸滑塊連接Z軸上下板，與Z軸圓柱導軌及Z軸滑塊一起構成Z軸機構。各軸的進給運動均采用步進電動機驅動滾珠絲杠副的方式。
